شیر یکطرفه دیسکی دقیقاً چه کاری انجام میدهد؟
اگر به دنبال قطعهای مطمئن هستید که جریان سیال فقط در یک جهت حرکت کند و هرگز برگشت نداشته باشد، شیر یکطرفه دیسکی (Disc Check Valve) یکی از بهترین انتخابهاست. این شیر با طراحی فشرده، وزن کم و عملکرد سریع، در سیستمهای پمپاژ، تأسیسات آب و فاضلاب، موتورخانهها و صنایع حساس مثل پتروشیمی، از برگشت سیال و آسیب به پمپ یا تجهیزات جلوگیری میکند؛ دقیقاً همان مشکلی که اکثر کاربران هنگام جستجو درباره “چک ولو دیسکی” به دنبال حل آن هستند.
به زبان ساده:
شیر یکطرفه دیسکی = محافظ جریان + جلوگیری از برگشت + کاهش ضربه قوچ + عمر بیشتر پمپ
این مدل بهدلیل نصب آسان، عملکرد بدون نیاز به نیروی خارجی و هزینه نگهداری پایین، امروزه یکی از پرکاربردترین انواع چک ولوها محسوب میشود. در ادامه به صورت کامل با نحوه عملکرد، مزایا، انواع، استانداردها، برندهای معتبر مثل Genebre و نکات انتخاب بهترین مدل آشنا میشوید.
شیر یکطرفه دیسکی چیست؟
شیر یکطرفه دیسکی نوعی چکولو جمعوجور و سریعالعمل است که وظیفه اصلی آن جلوگیری از برگشت سیال در خطوط لوله است. این شیر فقط در یک جهت اجازه عبور جریان را میدهد و هر زمان سیال بخواهد برگردد یا جریان قطع شود، دیسک داخلی آن بهصورت خودکار بسته میشود و مسیر را مسدود میکند.
به زبان خیلی ساده:
این شیر مثل یک درب اتوماتیک است که فقط رو به جلو باز میشود و اجازه برگشت نمیدهد.
چرا این مدل از شیر یکطرفه مهم است؟
چون برگشت سیال در یک سیستم میتواند مشکلات جدی ایجاد کند:
-
خرابی یا سوختن پمپ
-
ایجاد ضربه قوچ (صدای تقتق در لولهها)
-
برگشت آلودگی در سیستم آبرسانی
-
برهم خوردن فشار خط
شیر یکطرفه دیسکی دقیقاً برای همین طراحی شده که این خطرات را به صفر نزدیک کند.
چرا بسیاری از مهندسان این مدل را ترجیح میدهند؟
به این دلیل که:
-
خیلی سبک و کمجا است
-
واکنش فوقالعاده سریعی دارد
-
نصب آن ساده است (بهخصوص در مدلهای ویفری)
-
اتلاف فشار کمی دارد
-
تقریباً بدون نیاز به نگهداری است
به همین دلیل در سیستمهای پمپاژ، موتورخانهها، خطوط آب و فاضلاب، انتقال سیالات صنعتی، سیستمهای بخار، و بسیاری از کاربردهای حساس استفاده میشود.

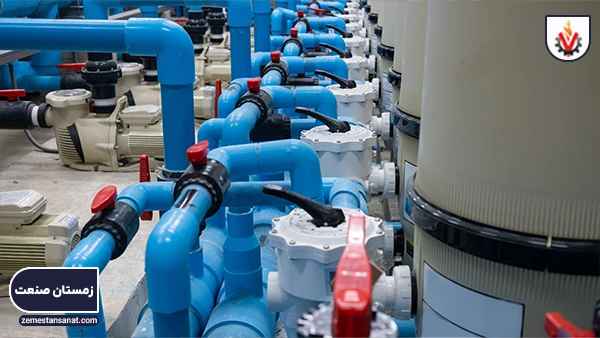

ساختار و نحوه عملکرد شیر یکطرفه دیسکی
برای اینکه دقیقاً بدانیم شیر یکطرفه دیسکی چگونه از برگشت سیال جلوگیری میکند، کافی است تصور کنیم درون این شیر چه اتفاقی میافتد. طراحی آن بسیار ساده اما کاملاً مهندسیشده است و به همین دلیل در صنایع مختلف محبوب شده.
شیر یکطرفه دیسکی معمولاً از سه جزء اصلی تشکیل شده است:
بدنه
بخشی که سیال از میان آن عبور میکند. بدنه اغلب بهصورت ویفری طراحی میشود، یعنی ضخامت کم و وزن سبک دارد تا به راحتی بین دو فلنج نصب شود.
دیسک
صفحهای کوچک و متحرک که در مرکز مسیر قرار میگیرد. این دیسک مسئول باز و بسته شدن مسیر است. جنس دیسک بسته به نوع کاربرد میتواند فلزی یا لاستیکی باشد.
فنر (در مدلهای فنردار)
در برخی مدلها فنری پشت دیسک قرار دارد که باعث میشود دیسک سریعتر بسته شود. این موضوع نقش مهمی در کاهش ضربه قوچ دارد.
نحوه عملکرد شیر یکطرفه دیسکی
عملکرد این شیر بر پایه اختلاف فشار است و در سه مرحله اتفاق میافتد:
مرحله اول: حرکت جریان به سمت جلو
وقتی سیال در جهت صحیح وارد شیر میشود، فشار آن دیسک را از نشیمنگاه جدا کرده و مسیر باز میشود. در این حالت سیال با کمترین مقاومت عبور میکند.
مرحله دوم: کاهش فشار
اگر فشار جریان کمتر شود، دیسک به آرامی شروع به برگشت میکند. این وضعیت زمانی اتفاق میافتد که پمپ خاموش شود یا سرعت جریان کاهش پیدا کند.
مرحله سوم: تلاش سیال برای برگشت
به محض اینکه سیال بخواهد به عقب برگردد، دیسک سریع بسته میشود و مسیر را کاملاً مسدود میکند.
در مدلهای فنردار، این بسته شدن با سرعت بیشتری انجام میشود و احتمال ضربه قوچ به حداقل میرسد.
چرا شیر یکطرفه دیسکی عملکرد سریع و مطمئنی دارد؟
طراحی ساده و وزن کم دیسک سبب شده سرعت واکنش این شیر بسیار بالا باشد.
حرکت دیسک کوتاه است، فنر (در صورت وجود) به بسته شدن کمک میکند و بدنه ویفری اتلاف فشار را کاهش میدهد.
به همین دلیل در سیستمهای حساس مانند خطوط پمپاژ، تأسیسات آب و فاضلاب، سیستمهای بخار و صنایع سنگین انتخاب محبوبی است.

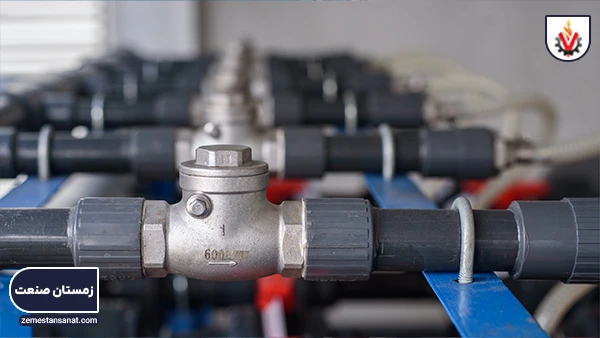

مزایا و معایب شیر یکطرفه دیسکی
شیر یکطرفه دیسکی به دلیل طراحی ساده و عملکرد سریع، در سالهای اخیر به یکی از محبوبترین چکولوها در سیستمهای صنعتی و تاسیساتی تبدیل شده است. اما مانند هر تجهیز دیگری، هم نقاط قوت دارد و هم محدودیتهایی که باید هنگام انتخاب به آن توجه کرد.
مزایای شیر یکطرفه دیسکی
- سرعت عملکرد بسیار بالا
به دلیل وزن کم دیسک و مسیر کوتاه حرکت، این شیر از سریعترین مدلهای چکولو محسوب میشود.
این موضوع برای محافظت از پمپها و جلوگیری از برگشت سیال بسیار مهم است.
- طراحی فشرده و وزن کم
بدنه ویفری و ساختار ساده، وزن شیر را کاهش میدهد و نصب آن را راحتتر میکند.
این ویژگی در فضاهای محدود یا سیستمهایی با فلنجهای نزدیک کاربرد زیادی دارد.
- افت فشار بسیار کم
به دلیل عبور مستقیم جریان و نبود قطعات حجیم، سیال تقریباً بدون مقاومت عبور میکند.
این مزیت در سیستمهایی که مصرف انرژی و راندمان اهمیت دارد بسیار ارزشمند است.
- نگهداری کم و طول عمر بالا
مکانیزم ساده و قطعات کم باعث شده این شیر بهندرت دچار خرابی شود و نیاز به سرویس دورهای نداشته باشد.
- مناسب برای طیف گستردهای از سیالات
از آب و فاضلاب گرفته تا روغن، بخار و سیالات صنعتی، بسته به جنس بدنه و دیسک، میتواند عملکرد مطمئنی داشته باشد.
- کاهش احتمال ضربه قوچ
در مدلهای فنردار، بسته شدن بسیار سریع، از ایجاد فشار ناگهانی در خطوط پمپاژ جلوگیری میکند.
معایب شیر یکطرفه دیسکی
- حساسیت به وجود رسوبات
اگر سیال دارای ذرات معلق زیاد باشد، احتمال گیرکردن یا کاهش آببندی وجود دارد.در چنین شرایطی مدلهای سوئینگ یا پیستونی ممکن است انتخاب بهتری باشند.
- مناسب نبودن برای فشارهای بسیار بالا (در برخی مدلها)
مدلهای سبک و ویفری معمولی برای فشارهای فوقسنگین طراحی نشدهاند.البته برندهای معتبر مدلهای تقویتشده تولید میکنند.
- امکان لرزش در خطوط با جریان ناپایدار
در سیستمهایی که جریان دائماً قطع و وصل میشود، دیسک ممکن است حرکات ریز داشته باشد.مدل فنردار این مشکل را بهتر کنترل میکند.
شیر یکطرفه دیسکی زمانی بهترین عملکرد را دارد که:
-
نیاز به سرعت بالا در جلوگیری از برگشت سیال وجود داشته باشد
-
فضا محدود باشد
-
افت فشار کم اهمیت ویژه داشته باشد
-
سیستم پمپاژ نیاز به محافظت سریع و مطمئن داشته باشد
با این حال اگر سیال دارای رسوب زیاد یا فشار بسیار بالا باشد، باید نوع مناسب یا جنس قویتر انتخاب شود.
همین حالا شیر یکطرفه Genebre خود را از نمایندگی رسمی خنبره در ایران سفارش دهید و از جریان مطمئن، کاهش ضربه قوچ و حفاظت کامل تجهیزات خود لذت ببرید. کیفیت اروپایی، نصب آسان و خدمات پس از فروش معتبر تنها با یک کلیک در دسترس شماست!
وارد استفاده و کاربردهای شیر یکطرفه دیسکی
شیر یکطرفه دیسکی به دلیل طراحی ساده، عملکرد سریع و قابلیت نصب آسان، در بسیاری از سیستمهای صنعتی و تاسیساتی کاربرد دارد. در ادامه مهمترین موارد استفاده آن را بررسی میکنیم:
سیستمهای پمپاژ و موتورخانهها
-
جلوگیری از برگشت آب و آسیب به پمپها
-
کاهش احتمال ضربه قوچ و افزایش طول عمر تجهیزات
-
کاربرد در پمپهای آب، پمپهای گرمایش و سرمایش
مثال: در یک موتورخانه مرکزی ساختمان، استفاده از شیر یکطرفه دیسکی پشت پمپ باعث میشود وقتی پمپ خاموش میشود، آب برگشتی باعث فشار ناگهانی در لولهها نشود.
خطوط آب و فاضلاب
-
کنترل جریان آب یا فاضلاب در یک جهت
-
جلوگیری از برگشت فاضلاب و آلودگی شبکه
-
مناسب در تأسیسات شهری و صنعتی
مثال: در خطوط فاضلاب صنعتی، شیر دیسکی جلوی برگشت پساب به مخازن اصلی را میگیرد و از آسیب به پمپها و تجهیزات جلوگیری میکند.
صنایع نفت، گاز و پتروشیمی
-
تحمل فشار و دمای بالا
-
محافظت از تجهیزات حساس در خطوط انتقال سیالات صنعتی
-
استفاده در خطوط بخار و مواد شیمیایی
مثال: در یک خط بخار پتروشیمی، شیر یکطرفه دیسکی از برگشت بخار به توربین جلوگیری میکند و امنیت سیستم را افزایش میدهد.
سیستمهای گرمایش و سرمایش
-
محافظت از پمپهای سیرکولاتور
-
جلوگیری از برگشت سیال گرم یا سرد به شبکه
-
افزایش راندمان و کاهش مصرف انرژی
مثال: در سیستمهای تهویه مطبوع و موتورخانههای بزرگ، شیر دیسکی مانع بازگشت آب سرد یا گرم به پمپ میشود و فشار سیستم پایدار میماند.
صنایع غذایی و دارویی
-
عبور سیالات تمیز و بهداشتی
-
امکان استفاده از دیسک نرم برای آببندی کامل
-
جلوگیری از برگشت محصول و آلودگی
مثال: در خطوط انتقال آب معدنی یا داروهای مایع، شیر یکطرفه دیسکی از برگشت و آلودگی جلوگیری میکند و سلامت محصول را تضمین مینماید.
جمعبندی کاربردها
شیر یکطرفه دیسکی با طراحی ساده و عملکرد سریع، به یک ابزار کاربردی و ضروری در بسیاری از صنایع تبدیل شده است.
ویژگیهای اصلی آن شامل:
-
جلوگیری از برگشت سیال
-
کاهش ضربه قوچ
-
حفاظت از پمپ و تجهیزات
-
نصب آسان و نگهداری کم
این ویژگیها باعث شده که شیر یکطرفه دیسکی در تاسیسات ساختمانی، خطوط صنعتی، سیستمهای پمپاژ و صنایع حساس بهطور گسترده استفاده شود.

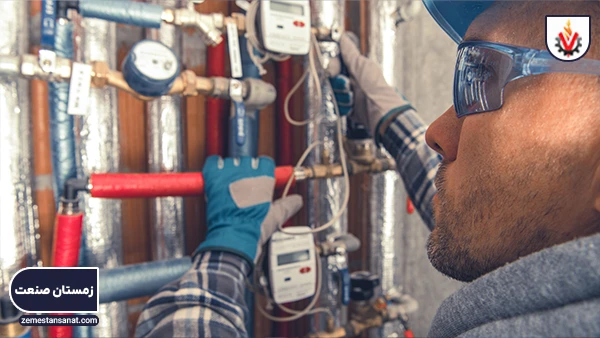

راهنمای خرید شیر یکطرفه دیسکی
انتخاب شیر یکطرفه دیسکی مناسب میتواند تفاوت بزرگی در عملکرد سیستم، طول عمر تجهیزات و هزینههای نگهداری ایجاد کند. در ادامه مهمترین فاکتورها را به زبان ساده و کاربردی بررسی میکنیم.
تعیین فشار کاری (Pressure Rating)
-
مهمترین معیار برای انتخاب شیر، فشار کاری سیستم است.
-
شیرهای ویفری سبک برای فشار متوسط مناسب هستند، اما خطوط با فشار بالا به مدل فلنجی یا تقویتشده نیاز دارند.
-
همیشه شیر را حداقل ۱۰٪ بالاتر از فشار واقعی سیستم انتخاب کنید تا اطمینان از عملکرد مطمئن داشته باشید.
بررسی دمای سیال (Temperature Rating)
-
شیر باید دمای سیال را تحمل کند بدون آنکه دیسک یا بدنه آسیب ببیند.
-
مدلهای دیسک فلزی برای دمای بالا و مدلهای دیسک نرم برای سیالات سرد یا آب توصیه میشوند.
-
توجه داشته باشید، در خطوط بخار یا روغن داغ، انتخاب اشتباه باعث خرابی سریع شیر میشود.
جنس بدنه و دیسک
-
بدنه: چدن، استیل، فولاد یا برنز، بسته به نوع سیال و فشار انتخاب میشود.
-
دیسک: فلزی یا لاستیکی؛ دیسک نرم برای آب و سیالات بهداشتی و دیسک فلزی برای بخار، روغن و مواد خورنده مناسب است.
-
جنس مناسب، عمر شیر و کیفیت آببندی را تضمین میکند.
نوع اتصال (Flanged / Wafer / Lug)
-
ویفری: جمعوجور، سبک، نصب آسان بین دو فلنج
-
لاگی: امکان جدا کردن شیر از یک طرف بدون قطع کل خط
-
فلنجی: مقاوم در فشار و دمای بالا، نصب در خطوط صنعتی سخت
انتخاب نوع اتصال به فضای نصب و شرایط عملیاتی بستگی دارد.
برند و اصالت محصول
-
استفاده از برندهای معتبر مثل Genebre باعث تضمین کیفیت، آببندی مطمئن و پشتیبانی پس از فروش میشود.
-
شیر تقلبی یا بدون استاندارد میتواند مشکلات برگشت سیال، خرابی پمپ و نشت ایجاد کند.
نوع دیسک و فنر (در مدلهای Spring Loaded)
-
فنر دارد: سرعت بسته شدن بالاتر، کاهش ضربه قوچ
-
بدون فنر: مناسب خطوطی که جریان دائماً برقرار است و برگشت سریع ندارند
چکلیست سریع برای انتخاب شیر یکطرفه دیسکی
-
فشار و دمای کاری خط را مشخص کنید
-
جنس بدنه و دیسک مناسب سیال انتخاب کنید
-
نوع اتصال مناسب با فضای نصب را تعیین کنید
-
مدل فنردار یا بدون فنر را بر اساس نیاز سیستم انتخاب کنید
-
از برند معتبر و استانداردهای بینالمللی استفاده کنید
با رعایت این نکات، شیر یکطرفه دیسکی به یک حامی مطمئن جریان در سیستم شما تبدیل میشود و از برگشت سیال، ضربه قوچ و آسیب به تجهیزات جلوگیری میکند.
چرا خرید شیر یکطرفه خنبره بهترین انتخاب است؟
خرید شیر یکطرفه Genebre انتخابی هوشمندانه برای هر سیستم صنعتی و تاسیساتی است. این شیرها با استانداردهای بینالمللی DIN و ISO تولید میشوند و کیفیت اروپایی آنها تضمینکننده عملکرد پایدار و طول عمر بالا است. دیسکهای دقیق و فنردار این شیرها جریان را سریع کنترل کرده و از برگشت سیال و ضربه قوچ جلوگیری میکنند. تنوع مدل و سایز، نصب آسان و نگهداری کم، آن را برای کاربردهای مختلف، از خطوط آب و فاضلاب تا سیستمهای صنعتی حساس، ایدهآل میکند. خرید Genebre یعنی محافظت مطمئن از تجهیزات و کاهش هزینههای عملیاتی.
نتیجهگیری: شیر یکطرفه دیسکی، محافظ جریان و سرمایهگذاری مطمئن
شیر یکطرفه دیسکی با طراحی ساده، عملکرد سریع و قابلیت نصب آسان، ابزاری حیاتی برای هر سیستم صنعتی و تاسیساتی است. این شیر از برگشت سیال جلوگیری کرده، ضربه قوچ را کاهش میدهد و طول عمر تجهیزات را افزایش میدهد. انواع متنوع ویفری، فلنجی و فنردار امکان انتخاب دقیق برای هر کاربرد را فراهم میکند و برند معتبر مانند Genebre با استانداردهای بینالمللی و کیفیت اروپایی، اطمینان عملکرد پایدار و خدمات پس از فروش مطمئن را تضمین میکند. بهطور خلاصه، شیر یکطرفه دیسکی سرمایهای مطمئن برای حفاظت از جریان و کاهش هزینههای عملیاتی است.
