محاسبه میزان متوسط خوردگی
محاسبه میزان متوسط خوردگی
محاسبه میزان متوسط خوردگی
محاسبه میزان متوسط خوردگی
خوردگی فلزات یکی از بزرگ‌ترین چالش‌های صنعتی است که می‌تواند به کاهش عمر مفید تجهیزات، افزایش هزینه‌های تعمیر و حتی بروز حوادث ناگوار منجر شود. به همین دلیل محاسبه نرخ خوردگی به عنوان یک ابزار کلیدی در مدیریت نگهداری و پیش‌بینی عمر مفید سازه‌ها و تجهیزات صنعتی شناخته می‌شود. در این مقاله، به صورت جامع با واحدهای اندازه‌گیری، فرمول‌های محاسبه، روش‌های آنلاین و آفلاین، و استانداردهای مرتبط آشنا خواهیم شد.

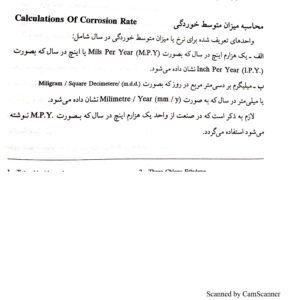

واحدهای اندازه‌گیری نرخ خوردگی
برای بیان میزان نرخ خوردگی، چند واحد رایج و پرکاربرد وجود دارد که در صنایع مختلف بنا به نیاز و نوع اندازه‌گیری استفاده می‌شود:
- Mils Per Year (M.P.Y): این واحد نشان‌دهنده هزارم اینچ خوردگی در سال است و در صنایع نفت و گاز و دریایی بسیار رایج است.
- Millimeter Per Year (mm/year): میلی‌متر در سال که در اکثر استانداردهای بین‌المللی مانند ISO استفاده می‌شود.
- Micrometer Per Year (µm/year): میکرومتر در سال که برای دقت بیشتر در خوردگی‌های کم عمق کاربرد دارد.
- Milligram per decimeter squared per day (mg/dm²/day): این واحد بیشتر برای آزمایش‌های شیمیایی و کنترل خوردگی سطحی به کار می‌رود.
جدول تبدیل واحدهای نرخ خوردگی
| واحد اندازه‌گیری | معادل به M.P.Y | توضیحات |
|---|---|---|
| 1 mm/year | 39.37 M.P.Y | پرکاربرد در استانداردهای بین‌المللی |
| 1 µm/year | 0.03937 M.P.Y | دقت بالا در خوردگی‌های کم عمق |
| 1 mg/dm²/day | معادل عددی متفاوت بسته به چگالی و شرایط آزمایش | کاربرد آزمایشگاهی |
فرمول محاسبه نرخ خوردگی
فرمول اصلی برای محاسبه نرخ خوردگی بر اساس کاهش وزن نمونه و عوامل موثر دیگر به صورت زیر است: نرخ خوردگی=وزن کاهش یافته×534×1000×1مساحت سطح×زمان تماس×چگالی\text{نرخ خوردگی} = \frac{\text{وزن کاهش یافته} \times 534 \times 1000 \times 1}{\text{مساحت سطح} \times \text{زمان تماس} \times \text{چگالی}}نرخ خوردگی=مساحت سطح×زمان تماس×چگالیوزن کاهش یافته×534×1000×1
که در آن:
- وزن کاهش یافته (W) بر حسب گرم
- مساحت سطح (A) بر حسب سانتی‌متر مربع
- زمان تماس (T) بر حسب ساعت
- چگالی ماده (D) بر حسب گرم بر سانتی‌متر مکعب
برای تبدیل نرخ خوردگی به واحد M.P.Y، از ضرایب تبدیل استفاده می‌شود که در مثال زیر مشاهده می‌کنید:
مثال عملی:
وزن اولیه نمونه: 8.843 گرم
وزن نهایی نمونه: 7.112 گرم
اختلاف وزن = 1.731 گرم
مساحت سطح نمونه: 210.1 سانتی‌متر مربع
زمان تماس: 715 ساعت (30 روز و 5 ساعت)
چگالی فلز: 0.786 گرم بر سانتی‌متر مکعب
با جایگذاری در فرمول: C.R=1.731×534×1000×1×365×24210.1×7.15×0.786×1×1×104=1.077 M.P.YC.R = \frac{1.731 \times 534 \times 1000 \times 1 \times 365 \times 24}{210.1 \times 7.15 \times 0.786 \times 1 \times 1 \times 10^4} = 1.077 \, \text{M.P.Y}C.R=210.1×7.15×0.786×1×1×1041.731×534×1000×1×365×24=1.077M.P.Y
روش‌های اندازه‌گیری نرخ خوردگی
کوپن خوردگی (تست کاهش وزن)
یکی از روش‌های سنتی و معتبر اندازه‌گیری نرخ خوردگی، استفاده از کوپن خوردگی است. در این روش، نمونه‌ای فلزی (کوپن) در معرض محیط خورنده قرار می‌گیرد و پس از مدت زمان مشخص وزن اولیه و نهایی آن اندازه‌گیری می‌شود. تفاوت وزن، نشان‌دهنده میزان خوردگی است. این روش به سادگی قابل انجام است ولی زمان‌بر و آفلاین است.
روش‌های آنلاین اندازه‌گیری نرخ خوردگی
در سال‌های اخیر با پیشرفت فناوری‌های الکتروشیمیایی، روش‌های آنلاین و دقیق‌تری برای اندازه‌گیری نرخ خوردگی ابداع شده‌اند که امکان نظارت مداوم و سریع را فراهم می‌کنند:
- LPR (Linear Polarization Resistance): این روش با اندازه‌گیری مقاومت قطبی، میزان نرخ خوردگی را به صورت غیر مخرب مشخص می‌کند.
- HDA (High Definition Analysis): تحلیل دقیق سیگنال‌ها و نویزهای خوردگی به منظور ارزیابی دقیق‌تر نرخ خوردگی.
- ECN (Electrochemical Noise): ثبت نویزهای الکتروشیمیایی به صورت لحظه‌ای برای پیش‌بینی و تشخیص خوردگی فعال.
این روش‌ها به کمک سیگنال‌های 4-20 mA و تجهیزات ترانسمیتر امکان انتقال داده به سیستم‌های کنترل مرکزی را فراهم می‌کنند.
مقایسه روش‌های آفلاین و آنلاین
| معیار | کوپن خوردگی (آفلاین) | روش‌های آنلاین (LPR, HDA, ECN) |
|---|---|---|
| دقت اندازه‌گیری | متوسط | بالا |
| زمان پاسخ | طولانی (روزها تا ماه‌ها) | لحظه‌ای و سریع |
| هزینه تجهیزات | کم | نسبتاً بالا |
| کاربرد صنعتی | آزمایشگاهی و نمونه‌گیری | پایش مداوم و صنعتی |
کاربردهای صنعتی محاسبه نرخ خوردگی
محاسبه دقیق نرخ خوردگی برای صنایع حساس مانند نفت و گاز، پتروشیمی، نیروگاه‌ها و کشتی‌سازی اهمیت فراوان دارد. انتخاب روش مناسب اندازه‌گیری بر اساس شرایط محیطی، نوع فلز و نیاز به دقت بسیار حیاتی است. به عنوان مثال، در خطوط انتقال نفت و گاز، روش‌های آنلاین برای پیشگیری از شکست‌های ناگهانی کاربردی‌تر هستند، در حالی که در آزمایشگاه‌های کنترل کیفیت از کوپن خوردگی استفاده می‌شود.
استانداردهای مرتبط
برای تضمین دقت و قابلیت اعتماد نتایج، استانداردهای متعددی توسط سازمان‌های بین‌المللی تدوین شده‌اند:
- ASTM G1: روش‌های آزمایش خوردگی فلزات
- ISO 8407: روش‌های اندازه‌گیری کاهش وزن
- NACE SP0169: استاندارد مدیریت خوردگی در صنایع نفت و گاز
رعایت این استانداردها باعث می‌شود نتایج با کیفیت و قابل مقایسه در سطح جهانی باشند.
نکات مهم و توصیه‌های عملی
- همواره پیش از شروع تست، سطح نمونه را به دقت تمیز و آماده کنید تا آلودگی یا زنگ‌زدگی اولیه باعث خطا نشود.
- در محاسبه نرخ خوردگی، دقت در اندازه‌گیری وزن، سطح و زمان تماس بسیار مهم است.
- روش‌های آنلاین علاوه بر دقت بالا، امکان هشدار زودهنگام را فراهم می‌کنند که می‌تواند از خسارات مالی و جانی جلوگیری کند.
- به چگالی فلز توجه داشته باشید؛ اشتباه در وارد کردن این عدد می‌تواند نتایج را به شدت تغییر دهد.
- استفاده از کوپن‌های استاندارد و تکرار آزمایش برای حصول اطمینان از نتایج توصیه می‌شود.
تبدیل واحدهای نرخ خوردگی و اهمیت آن
یکی از مهم‌ترین موضوعات در بررسی نرخ خوردگی، فهم دقیق واحدهای اندازه‌گیری آن است. واحدهای مختلفی در صنایع و آزمایشگاه‌ها استفاده می‌شود که هر کدام مزایا و کاربردهای خاص خود را دارند. دانستن چگونگی تبدیل این واحدها به هم کمک می‌کند تا نتایج آزمون‌ها و مطالعات مختلف را بهتر مقایسه و تحلیل کنیم.
| واحد اندازه‌گیری | توضیح | تبدیل به M.P.Y |
|---|---|---|
| M.P.Y (Mils Per Year) | هزارم اینچ در سال، رایج در آمریکا و صنایع نفت و گاز | پایه استاندارد |
| mm/year (میلی‌متر در سال) | معمول در آزمایشگاه‌های اروپا و آسیا | 1 mm/year = 39.37 M.P.Y |
| µm/year (میکرومتر در سال) | برای خوردگی‌های بسیار کند و دقیق | 1000 µm/year = 1 mm/year |
| mg/dm²/day | میلی‌گرم بر دسی‌متر مربع در روز، بیان جرم از دست رفته | نیاز به تبدیل با چگالی فلز |
برای مثال، اگر نرخ خوردگی 0.5 میلی‌متر در سال باشد، معادل آن تقریباً 19.7 M.P.Y است که در گزارش‌های صنعتی آمریکا معمولاً استفاده می‌شود.
فرمول دقیق محاسبه نرخ خوردگی
محاسبه نرخ خوردگی به طور سنتی با تست کوپن‌های خوردگی (تست کاهش وزن) انجام می‌شود. فرمول پایه‌ای که بیشتر مهندسان خوردگی استفاده می‌کنند عبارت است از: C.R=W×534A×T×DC.R = \frac{W \times 534}{A \times T \times D}C.R=A×T×DW×534
که در آن:
- WWW = وزن کاهش یافته نمونه به گرم
- AAA = سطح نمونه در اینچ مربع
- TTT = مدت زمان تماس به ساعت
- DDD = چگالی فلز به گرم بر سانتی‌متر مکعب
عدد 534 ثابت تبدیل برای گرفتن نرخ خوردگی بر حسب M.P.Y است. این فرمول به مهندسان کمک می‌کند تا مقدار خوردگی را با دقت مناسب تعیین کنند.
مثال عددی دقیق
در آزمایشی که روی نمونه‌ای از فولاد انجام شد، وزن اولیه 8.843 گرم بود که پس از 715 ساعت تماس با محیط خورنده به 7.112 گرم کاهش یافت.
وزن کاهش یافته برابر است با 1.731 گرم.
سطح نمونه برابر 210.1 سانتی‌متر مربع است که معادل 32.57 اینچ مربع است (1 اینچ مربع = 6.4516 سانتی‌متر مربع).
چگالی فولاد معمولی 7.85 گرم بر سانتی‌متر مکعب است.
حال طبق فرمول: C.R=1.731×53432.57×715×7.85=1.077 M.P.YC.R = \frac{1.731 \times 534}{32.57 \times 715 \times 7.85} = 1.077 \, M.P.YC.R=32.57×715×7.851.731×534=1.077M.P.Y
این عدد نشان می‌دهد که نمونه فولاد با نرخ حدود 1.077 هزارم اینچ در سال خورده شده است.
روش‌های اندازه‌گیری آنلاین نرخ خوردگی
با پیشرفت تکنولوژی، روش‌های الکتروشیمیایی به سرعت جایگزین روش‌های سنتی شدند. مزیت این روش‌ها اندازه‌گیری آنلاین، بدون توقف عملیات و ارائه داده‌های دقیق به صورت لحظه‌ای است. چند نمونه مهم:
- LPR (Linear Polarization Resistance): با اندازه‌گیری مقاومت قطبش سطح فلز، نرخ خوردگی را محاسبه می‌کند. روشی سریع و قابل اعتماد در صنایع نفت، گاز و پتروشیمی است.
- HDA (High Definition Analysis): تحلیل‌های پیشرفته ولتاژ و جریان که می‌تواند نشانه‌های اولیه خوردگی را شناسایی کند.
- ECN (Electrochemical Noise): ثبت نویزهای الکتروشیمیایی که تغییرات خوردگی را به صورت خودکار ثبت و آنالیز می‌کند.
- سیگنال 4-20 mA: بسیاری از تجهیزات مانیتورینگ خوردگی داده‌های خود را با این استاندارد صنعتی به سیستم‌های کنترل ارسال می‌کنند.
مقایسه روش کوپن خوردگی و روش‌های الکتروشیمیایی
| ویژگی | کوپن خوردگی (کاهش وزن) | روش‌های الکتروشیمیایی (آنلاین) |
|---|---|---|
| دقت اندازه‌گیری | متوسط، پس از دوره طولانی | بالا و در لحظه |
| زمان پاسخ | طولانی (هفته‌ها تا ماه‌ها) | آنی و سریع |
| هزینه | پایین | بالا |
| نیاز به تجهیزات خاص | ندارد | نیازمند تجهیزات تخصصی |
| استفاده در محیط عملیاتی | آسان | پیچیده‌تر، نیازمند آموزش |
هر کدام از این روش‌ها بسته به شرایط صنعتی، میزان حساسیت و هزینه‌ها، کاربردهای خاص خود را دارند.
استانداردها و منابع مهم در محاسبه نرخ خوردگی
برای اطمینان از صحت نتایج، باید آزمایش‌ها و محاسبات بر اساس استانداردهای بین‌المللی انجام شود:
- ASTM G1: روش استاندارد برای آماده‌سازی نمونه‌ها و آزمون خوردگی کاهش وزن
- ASTM G102: فرمول محاسبه نرخ خوردگی بر اساس کاهش وزن
- ISO 9226: تعیین نرخ خوردگی فلزات بر اساس آزمون‌های کاهش وزن
- NACE SP0775: روش‌های پیشرفته اندازه‌گیری و مانیتورینگ خوردگی در میدان
رعایت این استانداردها باعث می‌شود که نتایج به دست آمده قابل مقایسه و اعتبارسنجی در سطح جهانی باشند.
نکات کاربردی و پیشنهادات برای بهبود مقاومت در برابر خوردگی
- انتخاب مواد با پوشش‌های مقاوم در برابر محیط خورنده
- استفاده از inhibitors (بازدارنده‌های خوردگی) در محیط‌های صنعتی
- پیاده‌سازی سیستم‌های مانیتورینگ آنلاین برای پایش مستمر
- طراحی مناسب برای جلوگیری از تجمع رطوبت و مواد خورنده
جمع‌بندی و نتیجه‌گیری
محاسبه نرخ خوردگی فلزات یکی از مراحل حیاتی در نگهداری و پیشگیری از خرابی‌های صنعتی است. آشنایی با واحدهای مختلف، فرمول‌های دقیق و روش‌های مدرن آنلاین می‌تواند به مهندسان کمک کند تا بهتر و سریع‌تر تصمیم‌گیری کنند. در صنایع حساس، استفاده از تجهیزات الکتروشیمیایی نظیر LPR و HDA علاوه بر افزایش دقت، امکان کنترل مستمر را فراهم می‌کند.
برای انتخاب روش مناسب، باید هزینه، دقت و شرایط محیطی را در نظر گرفت و بر اساس آن، روش اندازه‌گیری و کنترل را تعیین کرد. رعایت استانداردهای بین‌المللی نیز تضمین کننده کیفیت داده‌ها و گزارش‌ها است.
در نهایت، پیشگیری از خوردگی با اقدامات عملی، مانند انتخاب مواد مناسب و بهره‌گیری از سیستم‌های پیشرفته مانیتورینگ، بهترین راهکار برای افزایش عمر تجهیزات صنعتی است.
