بررسی تخصصی شیر برقی گاز تدریجی فلنجی سایز ۲ تا ۴؛ تفاوت مدل‌ها و مزایا در سیستم‌های گازسوز
شیر برقی گاز تدریجی فلنجی یکی از قطعات کلیدی در سیستم‌های گازسوز صنعتی و تجاری است که نقش مهمی در کنترل دقیق جریان گاز ایفا می‌کند. این نوع شیر با طراحی خاص و عملکرد تدریجی خود، باعث افزایش ایمنی، دقت و کارایی سیستم‌های احتراق می‌شود. شرکت زمستان صنعت به عنوان یکی از فروشندگان معتبر تجهیزات گازسوز، عرضه‌کننده‌ی انواع شیر برقی گاز تدریجی فلنجی در سایزهای مختلف از برندهای معتبر جهانی مانند دانگز آلمان است.
در این مقاله از سایت زمستان صنعت، قصد داریم به‌صورت جامع به معرفی، کاربرد، مزایا، نحوه عملکرد، ویژگی‌های فنی، تفاوت مدل‌ها و نکات مهم در انتخاب و نصب شیر برقی گاز تدریجی فلنجی سایز ۲ تا ۴ بپردازیم. این محتوا به شکلی نگارش یافته که تمام نیازهای کاربران و کارشناسان حوزه گازسوز را پاسخ دهد.

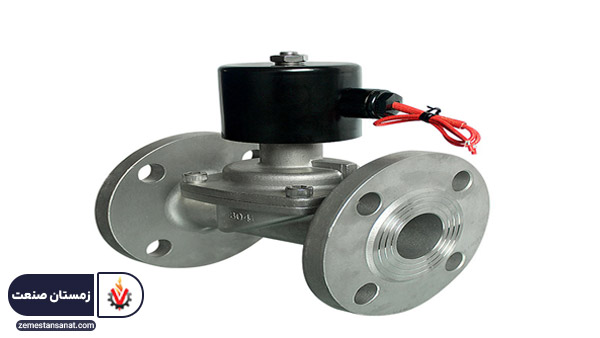

مفهوم شیر برقی گاز تدریجی فلنجی
برای درک بهتر عملکرد شیر برقی گاز تدریجی فلنجی ابتدا باید بدانیم این قطعه چه وظیفه‌ای دارد. شیر برقی در واقع یک شیر کنترل‌کننده جریان گاز است که با استفاده از نیروی الکترومغناطیس باز یا بسته می‌شود. نوع تدریجی فلنجی از این شیرها با هدف کنترل تدریجی و پیوسته میزان عبور گاز طراحی شده است، بر خلاف شیرهای تک‌ضرب که فقط در دو حالت باز یا بسته عمل می‌کنند.
در سیستم‌های گازسوز صنعتی، مانند مشعل‌های بزرگ، دیگ‌های بخار و کوره‌ها، کنترل تدریجی جریان گاز اهمیت زیادی دارد. زیرا تغییر ناگهانی جریان گاز می‌تواند باعث نوسان شعله، افزایش آلاینده‌ها و حتی خطرات ایمنی شود. شیر برقی گاز تدریجی فلنجی با باز و بسته شدن تدریجی خود، به ایجاد شعله‌ای پایدار و یکنواخت کمک می‌کند.
ساختار و اجزای اصلی شیر برقی گاز تدریجی فلنجی
این نوع شیرها معمولاً از چند بخش اصلی تشکیل شده‌اند که هر کدام نقش خاصی در عملکرد تدریجی دارند.
بدنه فلنجی:
بدنه این شیرها از چدن یا آلومینیوم مقاوم ساخته می‌شود و در دو سمت خود دارای فلنج است تا به‌راحتی در خطوط گاز صنعتی نصب شود.
بوبین یا سیم‌پیچ الکترومغناطیسی:
بوبین وظیفه تولید میدان مغناطیسی برای باز و بسته کردن شیر را بر عهده دارد. در مدل‌های تدریجی، بوبین به‌گونه‌ای طراحی شده که در چند مرحله میزان بازشدگی را کنترل می‌کند.
پیستون و دیافراگم داخلی:
این بخش‌ها حرکت تدریجی را ممکن می‌سازند و با فشار گاز و نیروی مغناطیسی هماهنگ عمل می‌کنند.
سیستم کنترل فشار و جریان:
در شیرهای تدریجی، مدارهای خاصی برای تنظیم میزان بازشدگی وجود دارد تا بتوان جریان گاز را به‌صورت نرم و تدریجی افزایش داد.
اتصالات و آب‌بندی:
در طراحی شیر برقی گاز تدریجی فلنجی، آب‌بندی بسیار اهمیت دارد. هرگونه نشتی در مسیر گاز می‌تواند خطرآفرین باشد. از این‌رو از اورینگ‌ها و واشرهای مخصوص مقاوم در برابر دما و فشار بالا استفاده می‌شود.
نحوه عملکرد شیر برقی گاز تدریجی فلنجی
عملکرد این شیر بر اساس تغییر ولتاژ برق و کنترل تدریجی بازشدن مسیر گاز است. در حالت عادی، شیر بسته است (نرمالی کلوز). هنگامی که ولتاژ به بوبین وارد می‌شود، میدان مغناطیسی ایجاد شده پیستون را به‌آرامی بالا می‌برد و مسیر عبور گاز را به‌صورت تدریجی باز می‌کند.
این فرآیند معمولاً در دو مرحله انجام می‌شود:
- مرحله اول: باز شدن اولیه مسیر برای عبور مقدار کمی گاز، که باعث روشن شدن شعله با حداقل شدت می‌شود.
- مرحله دوم: افزایش تدریجی بازشدگی تا رسیدن به ظرفیت کامل، که باعث تثبیت و پایداری شعله می‌گردد.
در مقایسه با مدل‌های تک‌ضرب، عملکرد تدریجی باعث افزایش عمر مشعل، کاهش شوک حرارتی و مصرف بهینه سوخت می‌شود.
اهمیت استفاده از شیر برقی گاز تدریجی فلنجی در سیستم‌های گازسوز
یکی از دغدغه‌های اصلی مهندسان و تکنسین‌های حوزه تأسیسات گازسوز، کنترل دقیق شعله و حفظ ایمنی است. در سیستم‌هایی که از مشعل‌های بزرگ استفاده می‌شود، کنترل ناگهانی جریان گاز می‌تواند خطرناک باشد. در اینجا استفاده از شیر برقی گاز تدریجی فلنجی اهمیت ویژه‌ای پیدا می‌کند.
- مزایای استفاده از این شیر شامل موارد زیر است:
- افزایش ایمنی سیستم احتراق به دلیل جلوگیری از شوک گازی
- کاهش استهلاک مشعل و قطعات داخلی
- کاهش مصرف انرژی و سوخت
- کنترل دقیق دما و فشار شعله
افزایش عمر مفید سیستم‌های گازسوز
در نتیجه، استفاده از این شیر به عنوان بخشی از سیستم هوشمند کنترل گاز در صنایع مختلف از جمله صنایع غذایی، شیمیایی، نیروگاه‌ها و کارگاه‌های حرارتی بسیار ضروری است.
انواع شیر برقی گاز تدریجی فلنجی بر اساس سایز
شرکت زمستان صنعت به‌عنوان فروشنده انواع شیر برقی گاز تدریجی فلنجی، این محصولات را در سایزهای مختلف ۲، ۳ و ۴ اینچ عرضه می‌کند. هر سایز متناسب با ظرفیت عبور گاز، فشار کاری و نوع مشعل انتخاب می‌شود.
شیر برقی گاز فلنجی تدریجی سایز ۲
این مدل برای مشعل‌های متوسط و سیستم‌هایی با ظرفیت حرارتی متوسط کاربرد دارد. سرعت پاسخ‌دهی بالایی دارد و در سیستم‌های صنعتی سبک استفاده می‌شود.
شیر برقی گاز فلنجی تدریجی سایز ۳
سایز ۳ گزینه‌ای مناسب برای سیستم‌های حرارتی بزرگ‌تر است که نیاز به کنترل دقیق‌تر جریان گاز دارند.
شیر برقی گاز فلنجی تدریجی سایز ۴
برای خطوط گاز با دبی بالا مورد استفاده قرار می‌گیرد. این مدل در کوره‌ها، بویلرهای صنعتی و واحدهای بزرگ تولیدی کاربرد فراوان دارد.
انتخاب سایز مناسب اهمیت بالایی دارد و باید بر اساس ظرفیت مشعل و فشار کاری سیستم انجام شود. مهندسان شرکت زمستان صنعت می‌توانند در انتخاب سایز مناسب راهنمای خریداران باشند.
معرفی برند دانگز آلمان و کیفیت شیر برقی گاز تدریجی فلنجی
یکی از معتبرترین برندهای تولیدکننده شیر برقی گاز تدریجی فلنجی دانگز (DUNGS) است. این شرکت آلمانی با سابقه‌ای طولانی در زمینه تولید تجهیزات کنترل گاز، محصولاتی با کیفیت بالا، دقت عملکرد و طول عمر زیاد ارائه می‌دهد.
شیرهای دانگز به دلیل طراحی دقیق و استفاده از متریال باکیفیت، در محیط‌های صنعتی سنگین و شرایط کاری سخت عملکردی پایدار دارند. از جمله ویژگی‌های فنی این برند می‌توان به موارد زیر اشاره کرد:
- عملکرد نرم و بدون لرزش
- سازگاری با سیستم‌های کنترل اتوماتیک
- مقاومت بالا در برابر نوسانات فشار
- طول عمر بالا و نیاز کم به سرویس دوره‌ای
شرکت زمستان صنعت به‌عنوان یکی از نمایندگان فروش محصولات دانگز، انواع شیر برقی گاز تدریجی فلنجی دانگز را در ایران عرضه می‌کند و با مشاوره تخصصی، کاربران را در انتخاب بهترین گزینه یاری می‌دهد.

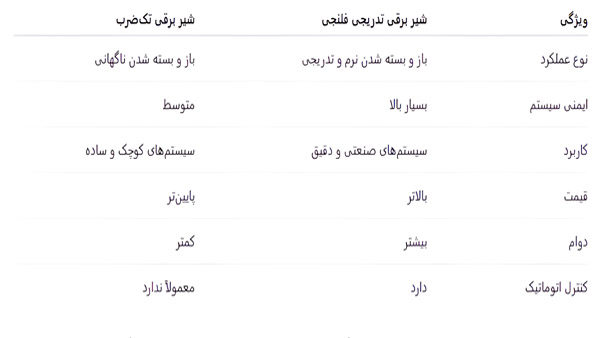

تفاوت شیر برقی گاز تدریجی فلنجی با شیر برقی تک‌ضرب
در بازار دو نوع کلی از شیرهای برقی گاز وجود دارد: تک‌ضرب (On/Off) و تدریجی (Modulating). تفاوت اصلی بین این دو در نحوه باز و بسته شدن مسیر گاز است.
در شیرهای تک‌ضرب، مسیر گاز تنها دو حالت دارد: یا کاملاً باز است یا کاملاً بسته. این نوع شیرها برای سیستم‌های ساده و کوچک مناسب‌اند، اما در کاربردهای صنعتی که کنترل دقیق لازم است، این ویژگی می‌تواند باعث مشکلاتی مانند شوک گازی یا نوسان شعله شود.
در مقابل، شیر برقی گاز تدریجی فلنجی مسیر گاز را به‌آرامی باز می‌کند و اجازه می‌دهد فشار و جریان به‌صورت کنترل‌شده افزایش یابد. این تفاوت ظاهراً کوچک، تأثیر بزرگی در عملکرد کلی سیستم دارد.
کاربرد شیر برقی گاز تدریجی فلنجی در مشعل‌ها
مشعل‌ها قلب سیستم‌های گازسوز هستند و کنترل شعله در آنها اهمیت زیادی دارد. شیر برقی گاز تدریجی فلنجی در این سیستم‌ها وظیفه دارد میزان گاز ورودی را به‌صورت تدریجی تنظیم کند تا احتراق با کیفیت بالا و بدون نوسان انجام شود.
در مشعل‌های صنعتی، به‌ویژه مشعل‌های دو مرحله‌ای یا مدولار، این نوع شیر کمک می‌کند تا شعله در هر مرحله به نرمی تغییر کند. در نتیجه، راندمان حرارتی افزایش یافته و مصرف گاز کاهش می‌یابد.
نکات ایمنی در استفاده از شیر برقی گاز تدریجی فلنجی
در کار با گاز، ایمنی همیشه در اولویت است. بنابراین هنگام استفاده از این نوع شیرها باید موارد زیر رعایت شود:
- اطمینان از اتصال صحیح فلنج‌ها و عدم نشتی
- استفاده از فیلتر گاز در ورودی شیر برای جلوگیری از ورود ذرات
- بررسی سلامت بوبین و سیم‌کشی قبل از راه‌اندازی
- تست عملکرد تدریجی شیر قبل از نصب در مدار اصلی
- رعایت استانداردهای ملی و بین‌المللی مربوط به تجهیزات گازسوز
- مشخصات فنی، نحوه نصب، و راهنمای خرید شیر برقی گاز تدریجی
در ادامه بررسی تخصصی شیر برقی گاز تدریجی فلنجی، این بخش به‌صورت کامل به ویژگی‌های فنی، روش نصب، پارامترهای انتخاب و راهنمای خرید این تجهیز مهم اختصاص دارد. آگاهی از مشخصات و نحوه عملکرد این شیرها برای هر کاربر یا مهندس تأسیسات گازسوز، اهمیت زیادی دارد؛ زیرا انتخاب اشتباه می‌تواند منجر به کاهش راندمان و حتی خطرات ایمنی شود.
مشخصات فنی شیر برقی گاز تدریجی فلنجی
مشخصات فنی شیر برقی گاز تدریجی فلنجی بسته به برند، سایز، نوع ساختار داخلی و سطح فشار کاری متفاوت است. با این حال، ویژگی‌های عمومی و استانداردی وجود دارد که تقریباً در همه مدل‌ها رعایت می‌شود. در ادامه به مهم‌ترین پارامترهای فنی این تجهیزات اشاره می‌کنیم:
نوع عملکرد: تدریجی (Modulating)
یعنی میزان باز شدن مسیر گاز به صورت پیوسته و کنترل‌شده انجام می‌شود، نه ناگهانی.
حالت کاری: نرمالی کلوز (Normally Closed)
در وضعیت عادی بدون برق، مسیر گاز بسته است. این ویژگی ایمنی سیستم را بالا می‌برد.
جنس بدنه: آلومینیوم یا چدن ضدزنگ
بدنه از متریال مقاوم در برابر خوردگی و فشار بالا ساخته می‌شود تا در محیط‌های صنعتی دوام کافی داشته باشد.
فشار کاری: معمولاً بین 0.5 تا 6 بار
بسته به مدل و برند، محدوده تحمل فشار گاز مشخص می‌شود. در خطوط صنعتی، انتخاب فشار مناسب اهمیت زیادی دارد.
دمای کاری: از -15 تا +60 درجه سانتی‌گراد
برخی مدل‌ها قابلیت کار در دماهای پایین‌تر یا بالاتر را نیز دارند.
درجه حفاظت (IP): معمولاً IP54 یا بالاتر
یعنی بدنه در برابر گردوغبار و رطوبت مقاوم است.
منبع تغذیه بوبین: 220 ولت AC یا 24 ولت DC
ولتاژ تغذیه بر اساس نوع سیستم کنترل انتخاب می‌شود.
نوع اتصال: فلنجی (با پیچ و مهره و واشر آب‌بندی)
اتصال فلنجی امکان جداسازی آسان در سرویس‌های دوره‌ای را فراهم می‌کند.
نوع کنترل تدریجی: کنترل با سیگنال 0-10 ولت یا با سیستم داخلی دوسرعته
در مدل‌های جدید، بوبین‌ها سیگنال‌های کنترلی دریافت کرده و میزان باز شدن را تنظیم می‌کنند.
استانداردها: CE، EN161، ISO9001
دارا بودن گواهی‌های ایمنی و کیفیت یکی از نشانه‌های اصالت محصول است.
نصب شیر برقی گاز تدریجی فلنجی
نصب شیر برقی گاز تدریجی فلنجی باید مطابق استانداردهای ایمنی و دستورالعمل تولیدکننده انجام شود. در این بخش مراحل و نکات کلیدی نصب آورده شده است تا عملکرد بهینه و ایمن شیر تضمین گردد.
بررسی شرایط محیطی و سیستم گاز:
قبل از نصب باید فشار گاز، دما، نوع سوخت و جهت جریان بررسی شود. نصب در شرایطی خارج از محدوده مجاز، می‌تواند باعث آسیب به شیر شود.
انتخاب محل نصب مناسب:
محل نصب باید عاری از گردوغبار، رطوبت زیاد و ارتعاش باشد. همچنین باید دسترسی آسان برای تعمیر و سرویس دوره‌ای فراهم شود.
جهت نصب:
در بیشتر مدل‌ها جهت عبور گاز با پیکان روی بدنه مشخص شده است. رعایت جهت صحیح برای جلوگیری از افت فشار و عملکرد نادرست ضروری است.
آماده‌سازی لوله و فلنج‌ها:
قبل از نصب، لوله‌ها باید تمیز و بدون ذرات معلق باشند. استفاده از فیلتر گاز در ورودی شیر توصیه می‌شود.
اتصال فلنج‌ها:
برای اتصال از پیچ و مهره استاندارد و واشرهای نسوز استفاده شود. محکم‌کاری بیش از حد ممکن است باعث ترک‌خوردگی بدنه شود.
اتصال برق:
برق تغذیه باید مطابق ولتاژ درج‌شده روی بوبین باشد. اشتباه در اتصال ولتاژ می‌تواند بوبین را بسوزاند. بهتر است از کابل‌های استاندارد با مقطع مناسب استفاده شود.
تست عملکرد اولیه:
پس از نصب، باید عملکرد تدریجی شیر در شرایط واقعی بررسی شود تا از باز و بسته شدن صحیح آن اطمینان حاصل شود.
نکات مهم در نصب و راه‌اندازی شیر برقی گاز تدریجی فلنجی
- از نصب شیر در مسیر عمودی گاز خودداری کنید، مگر اینکه سازنده مجاز اعلام کرده باشد.
- در صورت استفاده از چند شیر در مسیر، ترتیب نصب باید بر اساس فشار و ظرفیت سیستم تنظیم شود.
- در محیط‌هایی با احتمال نشت گاز، تهویه مناسب الزامی است.
- پس از نصب، تست نشتی با کف صابون انجام شود. استفاده از شعله برای تست نشتی اکیداً ممنوع است.
- در سیستم‌های کنترل خودکار، بهتر است از سنسور فشار و کنترلر فلو نیز استفاده شود تا عملکرد تدریجی دقیق‌تر باشد.
راهنمای خرید شیر برقی گاز تدریجی فلنجی
انتخاب شیر برقی گاز تدریجی فلنجی مناسب به فاکتورهای فنی و محیطی متعددی بستگی دارد. شرکت زمستان صنعت در این زمینه راهنمایی تخصصی ارائه می‌دهد تا خریداران بتوانند بهترین انتخاب را انجام دهند. در ادامه مهم‌ترین پارامترها برای خرید آورده شده است:
سایز و قطر لوله گاز:
انتخاب سایز باید متناسب با قطر لوله و ظرفیت حرارتی سیستم باشد. برای مثال، در مشعل‌های بزرگ، مدل‌های سایز ۳ یا ۴ مناسب‌تر هستند.
فشار کاری سیستم:
فشار گاز در مسیر لوله‌کشی باید با فشار کاری شیر تطابق داشته باشد.
نوع سیستم کنترل:
در سیستم‌هایی که کنترل اتوماتیک دارند، باید مدلی انتخاب شود که قابلیت دریافت سیگنال 0-10 ولت را داشته باشد.
برند و کشور سازنده:
برندهایی مانند دانگز آلمان از نظر کیفیت، دوام و دقت عملکرد در سطح بالایی قرار دارند.
نوع گاز مورد استفاده:
برخی مدل‌ها فقط برای گاز طبیعی طراحی شده‌اند، در حالی که برخی دیگر با گاز مایع نیز سازگارند.
شرایط محیطی نصب:
در محیط‌هایی با رطوبت یا گردوغبار زیاد، باید مدلی با درجه حفاظت بالا (IP54 یا بیشتر) انتخاب شود.
گارانتی و خدمات پس از فروش:
خرید از فروشنده معتبر مانند زمستان صنعت تضمین‌کننده اصالت کالا، گارانتی معتبر و پشتیبانی فنی است.
قیمت شیر برقی گاز تدریجی فلنجی
قیمت شیر برقی گاز تدریجی فلنجی بر اساس عواملی مانند سایز، برند، کشور سازنده، نوع عملکرد و ولتاژ تغذیه متفاوت است. به‌طور معمول، مدل‌های بزرگ‌تر و تدریجی‌تر قیمت بالاتری دارند، زیرا اجزای کنترل داخلی پیچیده‌تری دارند.
به‌عنوان نمونه، شیر برقی گاز تدریجی فلنجی دانگز آلمان در مقایسه با مدل‌های چینی یا ایرانی قیمت بالاتری دارد، اما کیفیت، دقت و طول عمر آن قابل‌مقایسه نیست.
زمستان صنعت با عرضه مستقیم محصولات اصلی و ارائه فاکتور رسمی، تضمین می‌کند که مشتریان بهترین قیمت را در کنار اصالت کالا دریافت کنند. برای دریافت قیمت به‌روز، کاربران می‌توانند با واحد فروش زمستان صنعت تماس بگیرند یا از طریق وب‌سایت این شرکت استعلام بگیرند.
پیشنهاد زمستان صنعت برای مطالعه بیشتر: نحوه عملکرد شیر برقی گاز تدریجی
نگهداری شیر برقی گاز تدریجی فلنجی
نگهداری صحیح از شیر برقی گاز تدریجی فلنجی، نقش کلیدی در افزایش عمر مفید و کاهش خرابی دارد. رعایت نکات زیر توصیه می‌شود:
بازرسی دوره‌ای:
هر شش ماه یک‌بار عملکرد شیر بررسی شود تا از باز و بسته شدن تدریجی اطمینان حاصل گردد.
تمیزکاری مسیر گاز:
وجود گردوغبار یا ذرات در مسیر عبور گاز می‌تواند به تدریج عملکرد پیستون و دیافراگم را مختل کند.
بررسی سلامت بوبین:
بوبین باید فاقد آثار سوختگی یا تغییر رنگ باشد. در صورت مشاهده علائم آسیب، باید تعویض گردد.
تست نشتی:
حتی نشتی‌های جزئی در محل فلنج یا اتصالات می‌توانند خطرناک باشند. بنابراین تست نشتی با کف صابون ضروری است.
سرویس تخصصی:
باز و بسته کردن قطعات داخلی باید فقط توسط تکنسین مجاز انجام شود، زیرا کوچک‌ترین اشتباه ممکن است به سیستم آسیب بزند.
قطع برق در زمان تعمیر:
هنگام انجام هرگونه سرویس، برق تغذیه شیر باید کاملاً قطع باشد تا از خطر برق‌گرفتگی جلوگیری شود.
کاربرد شیر برقی گاز تدریجی فلنجی در ایستگاه‌های تقلیل فشار
در ایستگاه‌های گاز که وظیفه کاهش فشار از سطح بالا به سطح مصرفی را دارند، کنترل دقیق جریان گاز اهمیت ویژه‌ای دارد. شیر برقی گاز تدریجی فلنجی برای ایستگاه تقلیل فشار گزینه‌ای ایده‌آل است، زیرا می‌تواند میزان عبور گاز را متناسب با فشار خروجی تنظیم کند.
این ویژگی به پایداری فشار و جلوگیری از نوسانات ناگهانی کمک می‌کند. در بسیاری از ایستگاه‌های گاز صنعتی، شیرهای تدریجی به همراه کنترلر فشار و شیر اطمینان نصب می‌شوند تا ایمنی و کارایی سیستم به حداکثر برسد.
نقش شیر برقی گاز تدریجی فلنجی در بهینه‌سازی مصرف انرژی
یکی از مزایای مهم این شیرها، کاهش مصرف سوخت و افزایش راندمان حرارتی است. به دلیل عملکرد تدریجی، شعله در وضعیت بهینه‌تری قرار دارد و احتراق به‌صورت کامل انجام می‌شود. این موضوع باعث می‌شود مصرف گاز تا ۱۵٪ کاهش پیدا کند.
در صنایع بزرگ که هزینه سوخت رقم قابل‌توجهی است، استفاده از این نوع شیر برقی به‌تنهایی می‌تواند باعث صرفه‌جویی قابل‌توجهی در هزینه‌ها شود.
اشتباهات رایج در انتخاب و نصب شیر برقی گاز تدریجی فلنجی
در برخی پروژه‌ها مشاهده می‌شود که به‌دلیل عدم شناخت کافی از عملکرد تدریجی، خطاهایی در انتخاب یا نصب رخ می‌دهد. چند اشتباه متداول عبارت‌اند از:
- انتخاب سایز بزرگ‌تر از نیاز واقعی که باعث افت فشار و کنترل ضعیف شعله می‌شود.
- استفاده از مدل تک‌ضرب در سیستم‌هایی که نیاز به عملکرد تدریجی دارند.
- نصب در جهت ناصحیح جریان گاز.
- عدم توجه به ولتاژ تغذیه بوبین.
- بی‌توجهی به استاندارد فشار کاری.
پیشگیری از این اشتباهات با مشاوره از کارشناسان زمستان صنعت به‌راحتی ممکن است.
بررسی تفاوت مدل‌ها، مزایا، معایب و مقایسه برندهای شیر برقی گاز تدریجی فلنجی
شیر برقی گاز تدریجی فلنجی همان‌طور که در بخش‌های قبلی اشاره شد، یکی از اجزای حیاتی سیستم‌های گازسوز صنعتی است. اما در بازار مدل‌ها و برندهای مختلفی از این نوع شیر وجود دارد که هرکدام ویژگی‌های خاص خود را دارند. شناخت تفاوت میان مدل‌ها و آگاهی از مزایا و محدودیت‌های هر کدام، به انتخاب صحیح و افزایش بازدهی سیستم کمک می‌کند.
تفاوت مدل‌های شیر برقی گاز تدریجی فلنجی
این شیرها بر اساس فاکتورهای متعددی از جمله سایز، نوع عملکرد تدریجی، ولتاژ تغذیه، کشور سازنده، فشار کاری، و نحوه کنترل تقسیم‌بندی می‌شوند.
در ادامه به مهم‌ترین تفاوت‌ها اشاره می‌کنیم:
تفاوت بر اساس سایز (۲، ۳ و ۴ اینچ)
- سایز ۲: مناسب برای سیستم‌های حرارتی متوسط مانند مشعل‌های ۲۰۰ تا ۵۰۰ کیلووات.
- سایز ۳: برای مشعل‌های بزرگ و خطوط گاز با دبی بالا استفاده می‌شود.
- سایز ۴: ویژه صنایع بزرگ، دیگ‌های بخار و کوره‌های با توان حرارتی بالا.
تفاوت بر اساس نوع عملکرد تدریجی:
تدریجی دو مرحله‌ای (Two Stage):
در دو مرحله باز می‌شود؛ ابتدا نیمه‌باز برای روشن شدن و سپس کاملاً باز برای کارکرد اصلی.
تدریجی پیوسته (Modulating):
میزان بازشدگی شیر متناسب با سیگنال کنترلی (مثلاً 0-10 ولت) تنظیم می‌شود.
تفاوت بر اساس کشور سازنده:
مدل آلمانی (مثل دانگز DUNGS):
دقت بسیار بالا، طول عمر زیاد، و عملکرد نرم.
مدل ایتالیایی (مثل Elektrogas):
کیفیت مناسب، قیمت متعادل، و در دسترس بودن قطعات یدکی.
مدل چینی یا ایرانی:
قیمت پایین تر اما دوام و دقت کمتر
تفاوت در ولتاژ تغذیه:
بسته به نوع تابلو برق و سیستم کنترل، شیرها با ولتاژ ۲۲۰ ولت AC یا ۲۴ ولت DC عرضه می‌شوند.
تفاوت در فشار کاری:
در خطوط صنعتی ممکن است فشار گاز ورودی بالا باشد. بنابراین باید شیر با فشار کاری مناسب (مثلاً 0.5 تا 6 بار) انتخاب شود.
مزایای استفاده از شیر برقی گاز تدریجی فلنجی
استفاده از این نوع شیر در مقایسه با مدل‌های تک‌ضرب یا ساده، مزایای چشمگیری دارد که در عملکرد و طول عمر سیستم تأثیرگذار است.
کنترل تدریجی جریان گاز:
مانع از شوک گازی و نوسان شعله می‌شود.
افزایش ایمنی سیستم احتراق:
در زمان روشن شدن مشعل، گاز به‌صورت نرم وارد سیستم می‌شود و خطر انفجار کاهش می‌یابد.
کاهش استهلاک مشعل:
از آنجا که فشار ناگهانی به نازل‌ها وارد نمی‌شود، طول عمر مشعل افزایش می‌یابد.
کاهش مصرف سوخت:
احتراق کامل‌تر و بهینه‌تری انجام می‌شود، در نتیجه مصرف گاز تا ۱۵ درصد کاهش می‌یابد.
پایداری دما:
تغییرات تدریجی در میزان گاز باعث می‌شود دمای خروجی ثابت‌تر بماند.
امکان کنترل اتوماتیک:
در سیستم‌های مدرن که از PLC یا کنترلر هوشمند استفاده می‌کنند، این نوع شیر بهترین گزینه است.
معایب شیر برقی گاز تدریجی فلنجی
هیچ تجهیز صنعتی کاملاً بی‌نقص نیست. در کنار مزایای فراوان، این نوع شیرها برخی محدودیت‌ها نیز دارند:
قیمت بالاتر نسبت به مدل‌های ساده یا تک‌ضرب:
به دلیل ساختار پیچیده‌تر و کنترل دقیق‌تر.
نیاز به سرویس تخصصی:
نگهداری و تعمیر آنها باید توسط افراد آموزش‌دیده انجام شود.
حساسیت بیشتر به نوسانات برق:
بوبین و کنترل داخلی ممکن است در اثر افت ولتاژ آسیب ببینند.
زمان باز و بسته شدن بیشتر:
اگرچه این ویژگی برای عملکرد تدریجی مفید است، اما در برخی سیستم‌ها که نیاز به پاسخ سریع دارند، ممکن است محدودیت ایجاد کند.
مقایسه برندهای محبوب شیر برقی گاز تدریجی فلنجی
در بازار ایران چند برند معتبر وجود دارد که محصولات آنها توسط شرکت زمستان صنعت عرضه می‌شود. در این قسمت، سه برند مطرح یعنی دانگز آلمان، Elektrogas ایتالیا، و Kromschröder آلمان را بررسی می‌کنیم.
۱. شیر برقی گاز تدریجی فلنجی دانگز (DUNGS)
- کشور سازنده: آلمان
- کیفیت ساخت: بسیار بالا
- عمر مفید: طولانی (بیش از ۱۰ سال در کارکرد صنعتی)
- نوع عملکرد: تدریجی پیوسته و دو مرحله‌ای
- ولتاژ: ۲۲۰ ولت AC یا ۲۴ ولت DC
- مزایا: دقت بالا، ایمنی زیاد، سازگار با کنترلرهای مدرن
- معایب: قیمت بالاتر نسبت به سایر برندها
۲. شیر برقی گاز تدریجی فلنجی Elektrogas
- کشور سازنده: ایتالیا
- کیفیت ساخت: خوب
- عمر مفید: ۵ تا ۸ سال
- مزایا: قیمت مناسب‌تر، عملکرد پایدار، در دسترس بودن قطعات یدکی
- معایب: دقت پایین‌تر نسبت به مدل‌های آلمانی
۳. شیر برقی گاز تدریجی فلنجی Kromschröder
- کشور سازنده: آلمان
- کیفیت ساخت: بسیار خوب
- کاربرد: مناسب برای مشعل‌های صنعتی با کنترل خودکار
- مزایا: قابلیت اتصال به سیستم کنترل PLC
- معایب: نیاز به تنظیمات اولیه دقیق در زمان نصب
شرکت زمستان صنعت به عنوان فروشنده رسمی محصولات اصلی دانگز و سایر برندهای معتبر، با تضمین اصالت و مشاوره فنی رایگان، انتخاب را برای مشتریان آسان کرده است.
کاربردهای صنعتی شیر برقی گاز تدریجی فلنجی
کاربرد این نوع شیرها بسیار گسترده است و تقریباً در تمامی صنایعی که از مشعل یا سیستم احتراقی استفاده می‌کنند، حضور دارند.
۱. بویلرها و دیگ‌های بخار صنعتی
در این سیستم‌ها، کنترل دقیق شعله برای حفظ دمای ثابت ضروری است.
۲. کوره‌های حرارتی و ذوب فلزات
با تنظیم تدریجی گاز، دمای احتراق یکنواخت‌تر شده و کیفیت ذوب افزایش می‌یابد.
۳. صنایع شیمیایی و پتروشیمی
در فرآیندهایی که واکنش‌ها به دمای ثابت نیاز دارند، این شیر نقش کلیدی دارد.
۴. کارخانه‌های تولید شیشه و سرامیک
کنترل حرارت دقیق برای کیفیت محصول بسیار مهم است.
۵. ایستگاه‌های تقلیل فشار گاز
برای کنترل دبی خروجی و حفظ پایداری فشار، استفاده از شیرهای تدریجی الزامی است.
۶. سیستم‌های تهویه و گرمایش مرکزی بزرگ
در برج‌ها یا مجموعه‌های صنعتی که از مشعل‌های چندمرحله‌ای استفاده می‌کنند، این شیرها عملکرد بهینه‌ای ارائه می‌دهند.
تفاوت شیر برقی گاز تدریجی فلنجی و شیر برقی گاز تک‌ضرب از نظر عملکرد
در ادامه تفاوت‌های این دو مدل را از نظر فنی و کاربردی بررسی می‌کنیم:
همان‌طور که مشخص است، مدل تدریجی فلنجی گزینه‌ی حرفه‌ای‌تر و ایمن‌تری برای سیستم‌های گازسوز صنعتی است.
ویژگی‌های شیر برقی گاز تدریجی فلنجی نرمالی کلوز
اکثر شیرهای تدریجی، از نوع نرمالی کلوز (Normally Closed) هستند. یعنی در حالت بدون برق، مسیر گاز کاملاً بسته می‌ماند. این ویژگی امنیت سیستم را در زمان قطع برق یا بروز خطا تضمین می‌کند.
در شرایط اضطراری، این نوع شیر به‌صورت خودکار بسته می‌شود و از نشت گاز جلوگیری می‌کند. به همین دلیل در استانداردهای ایمنی بین‌المللی، استفاده از شیر نرمالی کلوز برای سیستم‌های گازسوز الزامی است.
نقش شیر برقی گاز تدریجی فلنجی در کنترل احتراق
در سیستم‌های مدرن، کنترل احتراق به‌صورت اتوماتیک و با فیدبک از سنسورهای دما، فشار و اکسیژن انجام می‌شود. در این میان، شیر برقی گاز تدریجی فلنجی یکی از عناصر کلیدی است که میزان سوخت ورودی را بر اساس دستور کنترلر تنظیم می‌کند.
این فرآیند به مشعل اجازه می‌دهد که در محدوده‌ی بهینه‌تری از نسبت هوا به سوخت کار کند و احتراق کامل‌تری داشته باشد. نتیجه‌ی این کار، کاهش آلاینده‌ها، افزایش بازده و صرفه‌جویی در هزینه سوخت است.
تأثیر کیفیت شیر برقی گاز تدریجی فلنجی بر ایمنی سیستم
کیفیت ساخت این شیرها مستقیماً بر ایمنی تأسیسات تأثیر دارد. در صورت خرابی شیر، احتمال نشت گاز یا روشن شدن ناگهانی شعله وجود دارد. از این رو توصیه می‌شود همیشه از برندهای معتبر و فروشندگان مطمئن مانند زمستان صنعت خریداری شود.
مدل‌های ارزان‌قیمت یا غیر استاندارد ممکن است در فشارهای بالا دچار نشتی یا قفل مکانیکی شوند. در حالی که محصولات معتبر مانند دانگز با تست‌های ایمنی دقیق تولید می‌شوند و دارای استاندارد CE اروپا هستند.
دلایل محبوبیت برند دانگز در میان مهندسان تأسیسات
در سال‌های اخیر، شیر برقی گاز تدریجی فلنجی دانگز آلمان به‌دلیل کیفیت استثنایی و دقت عملکرد بالا، در میان مهندسان تأسیسات صنعتی محبوبیت زیادی یافته است. دلایل این محبوبیت عبارت‌اند از:
- دقت فوق‌العاده در باز و بسته شدن تدریجی
- مقاومت بالا در برابر تغییرات فشار
- تطبیق‌پذیری با انواع کنترلرهای مدرن
- طول عمر بسیار زیاد و خرابی پایین
- خدمات پس از فروش و پشتیبانی مناسب از سوی نمایندگان فروش در ایران از جمله زمستان صنعت
اهمیت انتخاب فروشنده معتبر در خرید شیر برقی گاز تدریجی فلنجی
با توجه به اینکه این محصول مستقیماً با ایمنی سیستم‌های گازسوز ارتباط دارد، انتخاب فروشنده‌ای معتبر و باتجربه اهمیت بالایی دارد.
زمستان صنعت با سابقه‌ی چندین‌ساله در زمینه فروش تجهیزات گازسوز صنعتی، تأمین‌کننده انواع شیر برقی گاز تدریجی فلنجی از برندهای اصلی اروپایی است.
مزایای خرید از زمستان صنعت شامل:
- تضمین اصالت کالا
- ارائه فاکتور رسمی
- مشاوره فنی رایگان
- ارسال سریع به سراسر کشور
- پشتیبانی در انتخاب سایز و مدل مناسب
نکات کلیدی در انتخاب، ایمنی، نگهداری و جمع‌بندی نهایی شیر برقی گاز تدریجی فلنجی
در سه بخش قبلی، به‌صورت کامل درباره‌ی شیر برقی گاز تدریجی فلنجی، ساختار، عملکرد، مشخصات فنی، برندهای مختلف و نحوه‌ی نصب و خرید آن صحبت کردیم. حال در این بخش پایانی، قصد داریم به نکات پیشرفته‌تر در زمینه‌ی ایمنی، عیب‌یابی، نکات نگهداری بلندمدت، و جمع‌بندی نهایی برای انتخاب بهترین مدل شیر برقی گاز تدریجی فلنجی بپردازیم.
نکات کلیدی در انتخاب شیر برقی گاز تدریجی فلنجی مناسب
برای انتخاب دقیق و اصولی شیر برقی گاز تدریجی فلنجی، تنها در نظر گرفتن سایز و برند کافی نیست. بلکه باید به جزئیات فنی و شرایط کارکرد سیستم نیز توجه کرد. برخی از مهم‌ترین نکات عبارت‌اند از:
تطابق ظرفیت عبور گاز با توان مشعل:
اگر دبی عبور گاز از شیر کمتر از نیاز مشعل باشد، شعله ناقص می‌شود. در مقابل، اگر بیش از حد بزرگ انتخاب شود، تنظیم جریان دقیق دشوار می‌گردد.
در نظر گرفتن نوع کنترل سیستم:
سیستم‌هایی که از کنترلرهای دیجیتال استفاده می‌کنند، باید با شیرهایی سازگار باشند که از سیگنال ۰ تا ۱۰ ولت پشتیبانی کنند.
ولتاژ بوبین:
توجه کنید ولتاژ مورد نیاز شیر با خروجی تابلو برق شما هماهنگ باشد.
شرایط محیطی نصب:
در محیط‌های مرطوب یا دارای گردوغبار، استفاده از مدل‌هایی با درجه حفاظت IP54 یا بالاتر ضروری است.
جنس بدنه و مقاومت در برابر خوردگی:
برای محیط‌های صنعتی سنگین، مدل‌های با بدنه‌ی چدنی انتخاب بهتری هستند.
برند معتبر و خدمات پس از فروش:
خرید از فروشنده معتبر مانند زمستان صنعت اطمینان می‌دهد که محصول اصل و دارای گارانتی رسمی است.
نکات ایمنی در استفاده از شیر برقی گاز تدریجی فلنجی
از آنجا که این شیر در مسیر گاز نصب می‌شود، رعایت اصول ایمنی حیاتی است.
در ادامه، نکات مهم ایمنی هنگام کار با شیر برقی گاز تدریجی فلنجی آورده شده است:
قطع کامل برق و گاز قبل از هرگونه سرویس یا تعمیر
هرگونه بی‌احتیاطی می‌تواند خطر نشت گاز و انفجار ایجاد کند.
استفاده از تجهیزات حفاظتی مناسب
از دستکش، عینک ایمنی و ابزار مخصوص استفاده کنید.
بررسی سالم بودن اتصالات فلنجی
در هر سرویس دوره‌ای، پیچ‌ها و مهره‌ها باید بازبینی شوند.
نصب در مکان دارای تهویه مناسب
در صورت نشت احتمالی، گاز به‌سرعت تخلیه شود.
تست نشتی پس از نصب یا تعمیر
با محلول کف صابون، نشتی بررسی شود. استفاده از شعله یا حرارت برای تست اکیداً ممنوع است.
نصب فیلتر گاز قبل از شیر برقی
ذرات معلق موجود در گاز می‌تواند عملکرد تدریجی را مختل کند.
نحوه عیب‌یابی شیر برقی گاز تدریجی فلنجی
در صورت بروز مشکل در عملکرد شیر برقی گاز تدریجی فلنجی، بهتر است قبل از تعویض قطعه، عیب‌یابی دقیق انجام شود. در اینجا به رایج‌ترین مشکلات و راهکارهای آن اشاره شده است:
شیر باز نمی‌شود:
- احتمال خرابی بوبین یا قطع برق ورودی وجود دارد.
- ممکن است فشار گاز کمتر از حد مجاز باشد.
- شیر به‌صورت ناگهانی باز می‌شود (نه تدریجی):
- مدار کنترل تدریجی یا سیگنال ۰ تا ۱۰ ولت دچار اشکال است.
نشت گاز از محل فلنج‌ها:
- آب‌بندی نامناسب یا فرسودگی واشرها.
- صدای غیرعادی از شیر هنگام کار:
- ورود ذرات به داخل مسیر عبور گاز.
- نصب ناصحیح یا تراز نبودن شیر.
- قطع ناگهانی عملکرد شیر پس از مدتی کار:
- بوبین بیش از حد گرم شده یا منبع تغذیه ناپایدار است.
در هر یک از این موارد، باید از متخصص فنی یا نماینده فروش (مثل زمستان صنعت) برای بررسی و سرویس تخصصی کمک گرفته شود.
اهمیت سرویس دوره‌ای و نگهداری
نگهداری مناسب از شیر برقی گاز تدریجی فلنجی، تأثیر مستقیمی در افزایش عمر مفید و کاهش هزینه‌های تعمیر دارد. پیشنهاد می‌شود سرویس دوره‌ای به‌صورت زیر انجام شود:
- بازبینی هر شش ماه: بررسی سلامت بوبین، تست نشتی، و اطمینان از عملکرد تدریجی.
- تمیز کردن فیلتر گاز: گرفتگی فیلتر می‌تواند فشار ورودی را کاهش دهد.
- بازرسی اتصالات فلنجی: اطمینان از عدم شل شدن پیچ‌ها.
- بررسی کابل‌های برق: قطع یا پارگی در سیم‌ها باعث عملکرد نامناسب شیر می‌شود.
شرکت زمستان صنعت همواره به مشتریان خود توصیه می‌کند سرویس‌های دوره‌ای را در برنامه نگهداری تجهیزات خود قرار دهند تا سیستم بدون وقفه و با حداکثر بازدهی کار کند.
آینده شیرهای برقی گاز تدریجی در صنعت
با پیشرفت فناوری و حرکت صنایع به سمت هوشمندسازی، شیرهای برقی گاز تدریجی فلنجی نیز در حال تحول هستند. نسل جدید این شیرها قابلیت اتصال به سیستم‌های هوشمند (Smart Gas Control) را دارند و از طریق اینترنت اشیا (IoT) قابل کنترل و پایش هستند.
برخی مدل‌های مدرن ویژگی‌هایی مانند موارد زیر را دارند:
- سنسور داخلی برای تشخیص نشت گاز
- کنترل دقیق بر اساس دمای احتراق
- عملکرد بی‌صدا
- سیستم هشدار و خطای خودکار
این پیشرفت‌ها باعث شده‌اند که تجهیزات گازسوز صنعتی ایمن‌تر، کارآمدتر و کم‌مصرف‌تر از گذشته شوند.
تفاوت شیر برقی گاز تدریجی فلنجی با سایر شیرهای کنترل گاز
شیرهای کنترل گاز در انواع مختلفی تولید می‌شوند که هرکدام کاربرد خاصی دارند. اما تفاوت اصلی شیر تدریجی فلنجی با سایر مدل‌ها در دقت و نحوه عملکرد است.
در مقابل شیرهای دستی:
شیرهای تدریجی فلنجی اتوماتیک هستند و به سیگنال برق واکنش نشان می‌دهند.
در مقابل شیرهای موتوری:
شیرهای تدریجی سریع‌تر واکنش نشان می‌دهند و کنترل ساده‌تری دارند.
در مقابل شیرهای تک‌ضرب:
عملکرد نرم و ایمن‌تری ارائه می‌دهند و برای مشعل‌های صنعتی ایده‌آل هستند.
به همین دلیل است که در سال‌های اخیر، اکثر صنایع سنگین و نیروگاه‌ها از مدل‌های تدریجی فلنجی استفاده می‌کنند.
عوامل مؤثر بر طول عمر شیر برقی گاز تدریجی فلنجی
طول عمر مفید این شیرها معمولاً بین ۸ تا ۱۲ سال است، اما در صورتی که به‌درستی نگهداری شوند، حتی بیش از ۱۵ سال هم قابل استفاده‌اند.
عوامل مؤثر در افزایش عمر عبارت‌اند از:
- کیفیت برند (به‌ویژه مدل‌های دانگز آلمان)
- نصب صحیح و رعایت جهت جریان گاز
- استفاده از فیلتر گاز تمیز
- جلوگیری از نوسانات برق
- انجام سرویس‌های دوره‌ای طبق برنامه
- نشانه‌های خرابی شیر برقی گاز تدریجی فلنجی
- برخی علائم خرابی این شیرها عبارت‌اند از:
- کاهش قدرت شعله در مشعل
- تأخیر در باز یا بسته شدن شیر
- ایجاد صدای کلیک یا لرزش هنگام کار
- گرم شدن غیرعادی بوبین
- بوی نشت گاز از اطراف شیر
در صورت مشاهده هر یک از این نشانه‌ها، باید بلافاصله سیستم خاموش شده و توسط کارشناس بررسی گردد.
توصیه‌های زمستان صنعت برای خرید مطمئن شیر برقی گاز تدریجی فلنجی
شرکت زمستان صنعت به عنوان یکی از فروشندگان معتبر تجهیزات گازسوز در ایران، توصیه‌های مهمی برای مشتریان دارد:
1. از خرید مدل‌های بدون استاندارد خودداری کنید.
ایمنی در سیستم‌های گازسوز حرف اول را می‌زند.
2.قبل از خرید، مشخصات فنی سیستم خود را دقیق بدانید.
ظرفیت مشعل، فشار گاز و ولتاژ برق اهمیت زیادی دارند.
3.به خدمات پس از فروش توجه کنید.
پشتیبانی فنی و تأمین قطعات یدکی در آینده ضروری است.
4.از مشاوره رایگان زمستان صنعت استفاده کنید.
کارشناسان این مجموعه آماده‌اند تا به صورت تخصصی بهترین مدل را بر اساس نیاز شما پیشنهاد دهند.
سخن پایانی
در این مقاله از زمستان صنعت به‌صورت جامع و تخصصی به بررسی شیر برقی گاز تدریجی فلنجی سایز ۲ تا ۴ پرداختیم.
این تجهیز حیاتی در سیستم‌های گازسوز صنعتی، با عملکرد تدریجی خود باعث افزایش ایمنی، کاهش مصرف گاز، بهبود کیفیت احتراق و افزایش عمر تجهیزات می‌شود.
به‌طور خلاصه:
- شیر برقی گاز تدریجی فلنجی، با کنترل تدریجی جریان گاز، مانع از شوک گازی و نوسان شعله می‌شود.
- مدل‌های دانگز آلمان از بهترین نمونه‌های موجود در بازار هستند که توسط زمستان صنعت عرضه می‌شوند.
- نصب صحیح، انتخاب سایز مناسب، و نگهداری منظم، کلید کارکرد بی‌نقص این شیرهاست.
- انتخاب فروشنده‌ای معتبر مانند زمستان صنعت تضمین‌کننده خریدی مطمئن، کالای اصل و پشتیبانی فنی حرفه‌ای است.
در نهایت، اگر قصد خرید شیر برقی گاز تدریجی فلنجی سایز ۲، ۳ یا ۴ را دارید، پیشنهاد می‌کنیم پیش از تصمیم نهایی با کارشناسان زمستان صنعت مشورت کنید تا بر اساس نوع مشعل، فشار کاری و ظرفیت سیستم، بهترین گزینه را انتخاب کنید.
